機能特化映像機器（RGBアナログ入出力スケーラ） C5111
既存システムのモニターを最小限のコストで新規の標準的な液晶モニターに交換する際などに、ご利用いただける製品です。

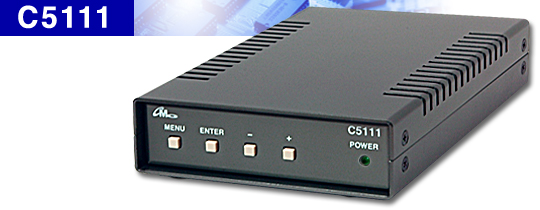

RGBアナログ入出力スケーラ C5111
C5111は入力したアナログ映像信号を選択した解像度に変換し出力する映像機器です。
アナログ映像信号を入力し、C5111メニュー画面での操作により映像出力の各種調整を行います。
小型、軽量設計の映像機器の為、設置場所に困ることはありません。
用途
既存システムの旧型モニターが劣化や故障により交換が必要となった際、システムの出力映像信号が標準的な液晶モニターに対応していない場合、本機を追加するだけで旧型モニターを新規の液晶モニターに置き換えることができます。
VESA規格外や特殊規格の映像信号、旧PCの映像信号を本機を使用しVESA規格の映像信号に変換し出力する事で、標準的な液晶モニターで表示する事が出来ます。
（VESA標準規格信号がプリセットタイミングとして登録されています。（ドットクロック162MHzまで）
各部写真
C5111_正面
C5111_背面
C5111_側面
仕様
一般
| 電源 | DC5.0V(付属ACアダプタを使用) |
| 消費電流 | 1200mA(DC5V) |
| 重量 | 280g |
| 外形寸法 | 幅100mm × 高さ30mm × 奥行140mm(突起含まず) |
| 許容動作温度 | +5℃ ~ +40℃ |
| 許容動作湿度 | 5% ~ 85%(結露のないこと) |
| 付属品 | ACアダプタ(AC100V専用) ・・・1 取扱説明書 ・・・1 |
映像入出力
| 映像入力信号 INPUT | 映像出力信号 OUTPUT | |
| コネクタ形状 | D-sub RGBコネクタ１系統 | D-sub RGBコネクタ１系統 |
| ドットクロック周波数 | 20 ~ 162MHz | 20 ~ 162MHz |
| 水平周波数 | 15 ~ 110kHz | 15 ~ 110kHz |
| 垂直周波数 | 50 ~ 120Hz | 50 ~ 120Hz |
| 映像信号 | 0.7Vp-p 75Ω終端 | 0.7Vp-p 75Ω終端 |
| 同期信号 | H/V、CS（TTLレベル、極性自動判別）、G on Sync | H/Vセパレート（TTLレベル） |
| 走査方式 | プログレッシブ/インターレース | プログレッシブ |
| DDC | 非対応 | 非対応 |
ご購入の前に！
『RGBアナログ入出力スケーラ C5111』は、デモ機をご用意しております！
お気軽にお問合せ下さい。
その他
プリセットメモリー一覧
| 解像度 | タイミング名 | 水平周波数（極性） | 垂直周波数（極性） | ﾄﾞｯﾄｸﾛｯｸ周波数 |
|---|---|---|---|---|
| 640 x 350 | 640 x 350 85Hz | 37.861kHz(正) | 85.08Hz(負) | 31.500MHz |
| 640 x 400 | 640 x 400 85Hz | 37.861kHz(負) | 85.08Hz(正) | 31.500MHz |
| 720 x 400 | 720 x 400 85Hz | 37.297kHz(負) | 85.039Hz(正) | 35.500MHz |
| 640 x 480 | 640 x 480 60Hz | 31.469kHz(負) | 59.940Hz(負) | 25.175MHz |
| 640 x 480 72Hz | 37.861kHz(負) | 72.809Hz(負) | 31.500MHz | |
| 640 x 480 75Hz | 37.500kHz(負) | 75.000Hz(負) | 31.500MHz | |
| 640 x 480 85Hz | 43.269kHz(負) | 85.008Hz(負) | 36.000MHz | |
| 800 x 600 | 800 x 600 56Hz | 35.156kHz(正) | 56.250Hz(正) | 36.000MHz |
| 800 x 600 60Hz | 37.879kHz(正) | 60.317Hz(正) | 40.000MHz | |
| 800 x 600 72Hz | 48.077kHz(正) | 72.188Hz(正) | 50.000MHz | |
| 800 x 600 75Hz | 46.875kHz(正) | 75.000Hz(正) | 49.500MHz | |
| 800 x 600 85Hz | 53.674kHz(正) | 85.061Hz(正) | 56.250MHz | |
| 848 x 480 | 848 x 480 60Hz | 31.020kHz(正) | 60.000Hz(正) | 33.750MHz |
| 1024 x 768 | 1024 x 768i43Hz | 35.522kHz(正) | 43.4784Hz(正) | 44.900MHz |
| 1024 x 768 60Hz | 48.363kHz(負) | 60.004Hz(負) | 65.000MHz | |
| 1024 x 768 70Hz | 56.476kHz(負) | 70.069Hz(負) | 75.000MHz | |
| 1024 x 768 75Hz | 60.023kHz(正) | 75.029Hz(正) | 78.750MHz | |
| 1024 x 768 85Hz | 68.677kHz(正) | 84.997Hz(正) | 94.500MHz | |
| 1152 x 864 | 1152 x 864 75Hz | 67.500kHz(正) | 75.000Hz(正) | 108.000MHz |
| 1280 x 768 | 1280 x 768 60Hz1 | 47.396kHz(正) | 59.995Hz(負) | 68.250MHz |
| 1280 x 768 60Hz2 | 47.776kHz(負) | 59.870Hz(正) | 79.500MHz | |
| 1280 x 768 75Hz | 60.289kHz(負) | 74.893Hz(正) | 102.250MHz | |
| 1280 x 768 85Hz | 68.633kHz(負) | 84.837Hz(正) | 117.500MHz | |
| 1280 x 960 | 1280 x 960 60Hz | 60.000kHz(正) | 60.000Hz(正) | 108.000MHz |
| 1280 x 960 85Hz | 85.938kHz(正) | 85.002Hz(正) | 148.500MHz | |
| 1280 x 1024 | 1280 x 1024 60Hz | 63.981kHz(正) | 60.020Hz(正) | 108.000MHz |
| 1280 x 1024 75Hz | 79.976kHz(正) | 75.025Hz(正) | 135.000MHz | |
| 1280 x 1024 85Hz | 91.146kHz(正) | 85.024Hz(正) | 157.500MHz | |
| 1360 x 768 | 1360 x 768 60Hz | 47.712kHz(正) | 60.015Hz(正) | 85.500MHz |
| 1400 x 1050 | 1400 x 1050 60Hz1 | 64.744kHz(正) | 59.948Hz(負) | 101.000MHz |
| 1400 x 1050 60Hz2 | 65.317kHz(負) | 59.978Hz(正) | 121.750MHz | |
| 1400 x 1050 75Hz | 82.287kHz(負) | 74.867Hz(正) | 156.000MHz | |
| 1440 x 900 | 1440 x 900 60Hz1 | 55.469kHz(正) | 59.901Hz(負) | 88.750MHz |
| 1440 x 900 60Hz2 | 55.935kHz(負) | 59.887Hz(正) | 106.500MHz | |
| 1440 x 900 75Hz | 70.635kHz(負) | 74.984Hz(正) | 136.750MHz | |
| 1440 x 900 85Hz | 80.430kHz(負) | 84.842Hz(正) | 157.000MHz | |
| 1600 x 1200 | 1600 x 1200 60Hz | 75.000kHz(正) | 60.000Hz(正) | 162.000MHz |
| 1680 x 1050 | 1680 x 1050 60Hz1 | 64.674kHz(正) | 59.883Hz(負) | 119.000MHz |
| 1680 x 1050 60Hz2 | 65.290kHz(負) | 59.954Hz(正) | 146.250MHz | |
| 1920 x 1200 | 1920 x 1200 60Hz1 | 74.038kHz(正) | 59.950Hz(負) | 154.000MHz |
| NTSC | 720 x 480 60Hz | 15.734kHz(負) | 59.939Hz(負) | 13.500MHz |
| 480p | 720 x 480 60Hz | 31.469kHz(負) | 59.940Hz(負) | 27.000MHz |
| 720p | 1280 x 720 50Hz | 37.500kHz(負) | 50.000Hz(負) | 74.250MHz |
| 1280 x 720 60Hz | 45.000kHz(負) | 60.000Hz(負) | 74.250MHz | |
| 1080i | 1920 x 1080 50Hz | 28.125kHz(負) | 50.000Hz(負) | 74.175MHz |
| 1920 x 1080 60Hz | 33.716kHz(負) | 59.939Hz(負) | 74.175MHz | |
| 1080p | 1920 x 1080 50Hz | 56.250kHz(負) | 50.000Hz(負) | 148.500MHz |
| 1920 x 1080 60Hz | 67.500kHz(負) | 60.000Hz(負) | 148.500MHz |
出力タイミング一覧
| 解像度 | タイミング名 | 水平周波数（極性） | 垂直周波数（極性） | ﾄﾞｯﾄｸﾛｯｸ周波数 |
|---|---|---|---|---|
| 640 x 350 | 640 x 350 85Hz | 37.861kHz(正) | 85.08Hz(負) | 31.500MHz |
| 640 x 400 | 640 x 400 85Hz | 37.861kHz(負) | 85.08Hz(正) | 31.500MHz |
| 720 x 400 | 720 x 400 85Hz | 37.297kHz(負) | 85.039Hz(正) | 35.500MHz |
| 640 x 480 | 640 x 480 60Hz | 31.469kHz(負) | 59.940Hz(負) | 25.175MHz |
| 640 x 480 72Hz | 37.861kHz(負) | 72.809Hz(負) | 31.500MHz | |
| 640 x 480 75Hz | 37.500kHz(負) | 75.000Hz(負) | 31.500MHz | |
| 640 x 480 85Hz | 43.269kHz(負) | 85.008Hz(負) | 36.000MHz | |
| 800 x 600 | 800 x 600 56Hz | 35.156kHz(正) | 56.250Hz(正) | 36.000MHz |
| 800 x 600 60Hz | 37.879kHz(正) | 60.317Hz(正) | 40.000MHz | |
| 800 x 600 72Hz | 48.077kHz(正) | 72.188Hz(正) | 50.000MHz | |
| 800 x 600 75Hz | 46.875kHz(正) | 75.000Hz(正) | 49.500MHz | |
| 800 x 600 85Hz | 53.674kHz(正) | 85.061Hz(正) | 56.250MHz | |
| 848 x 480 | 848 x 480 60Hz | 31.020kHz(正) | 60.000Hz(正) | 33.750MHz |
| 1024 x 768 | 1024 x 768 60Hz | 48.363kHz(負) | 60.004Hz(負) | 65.000MHz |
| 1024 x 768 70Hz | 56.476kHz(負) | 70.069Hz(負) | 75.000MHz | |
| 1024 x 768 75Hz | 60.023kHz(正) | 75.029Hz(正) | 78.750MHz | |
| 1024 x 768 85Hz | 68.677kHz(正) | 84.997Hz(正) | 94.500MHz | |
| 1152 x 864 | 1152 x 864 75Hz | 67.500kHz(正) | 75.000Hz(正) | 108.000MHz |
| 1280 x 768 | 1280 x 768 60Hz1 | 47.396kHz(正) | 59.995Hz(負) | 68.250MHz |
| 1280 x 768 60Hz2 | 47.776kHz(負) | 59.870Hz(正) | 79.500MHz | |
| 1280 x 768 75Hz | 60.289kHz(負) | 74.893Hz(正) | 102.250MHz | |
| 1280 x 768 85Hz | 68.633kHz(負) | 84.837Hz(正) | 117.500MHz | |
| 1280 x 960 | 1280 x 960 60Hz | 60.000kHz(正) | 60.000Hz(正) | 108.000MHz |
| 1280 x 960 85Hz | 85.938kHz(正) | 85.002Hz(正) | 148.500MHz | |
| 1280 x 1024 | 1280 x 1024 60Hz | 63.981kHz(正) | 60.020Hz(正) | 108.000MHz |
| 1280 x 1024 75Hz | 79.976kHz(正) | 75.025Hz(正) | 135.000MHz | |
| 1280 x 1024 85Hz | 91.146kHz(正) | 85.024Hz(正) | 157.500MHz | |
| 1360 x 768 | 1360 x 768 60Hz | 47.712kHz(正) | 60.015Hz(正) | 85.500MHz |
| 1400 x 1050 | 1400 x 1050 60Hz1 | 64.744kHz(正) | 59.948Hz(負) | 101.000MHz |
| 1400 x 1050 60Hz2 | 65.317kHz(負) | 59.978Hz(正) | 121.750MHz | |
| 1400 x 1050 75Hz | 82.287kHz(負) | 74.867Hz(正) | 156.000MHz | |
| 1440 x 900 | 1440 x 900 60Hz1 | 55.469kHz(正) | 59.901Hz(負) | 88.750MHz |
| 1440 x 900 60Hz2 | 55.935kHz(負) | 59.887Hz(正) | 106.500MHz | |
| 1440 x 900 75Hz | 70.635kHz(負) | 74.984Hz(正) | 136.750MHz | |
| 1440 x 900 85Hz | 80.430kHz(負) | 84.842Hz(正) | 157.000MHz | |
| 1600 x 1200 | 1600 x 1200 60Hz | 75.000kHz(正) | 60.000Hz(正) | 162.000MHz |
| 1680 x 1050 | 1680 x 1050 60Hz1 | 64.674kHz(正) | 59.883Hz(負) | 119.000MHz |
| 1680 x 1050 60Hz2 | 65.290kHz(負) | 59.954Hz(正) | 146.250MHz | |
| 1920 x 1200 | 1920 x 1200 60Hz1 | 74.038kHz(正) | 59.950Hz(負) | 154.000MHz |
| 480p | 720 x 480 60Hz | 31.469kHz(負) | 59.940Hz(負) | 27.000MHz |
| 720p | 1280 x 720 50Hz | 37.500kHz(負) | 50.000Hz(負) | 74.250MHz |
| 1280 x 720 60Hz | 45.000kHz(負) | 60.000Hz(負) | 74.250MHz | |
| 1080p | 1920 x 1080 50Hz | 56.250kHz(負) | 50.000Hz(負) | 148.500MHz |
| 1920 x 1080 60Hz | 67.500kHz(負) | 60.000Hz(負) | 148.500MHz |
